久久99精品国产麻豆不卡,母乳av,欧美偷窥清纯综合图区

^{}

燕山大學環(huán)境與化學工程學院河北省應用化學重點實驗室，河北省水體重金屬深度修復與資源利用重點實驗室Shucun Li等--石墨烯增強球磨LaY2Ni9.5Mn0.5Al0.5儲氫合金的電化學性能

采用機械球磨法在LaY₂Ni_9.5Mn_0.5Al_0.5合金中添加適量的石墨烯，以提高原始合金的放電性能。討論了石墨烯的加入對電化學性能和動力學性能的影響。結(jié)果表明: LaY₂Ni_9.5Mn_0.5Al_0.5合金由Gd₂Co₇和Ce₂Ni₇相組成。石墨烯的加入和球磨處理可顯著提高LaY₂Ni_9.5Mn_0.5Al_0.5合金的電化學儲氫容量。石墨烯添加量為3 wt %時，LaY₂Ni_9.5Mn_0.5Al_0.5磨合金的最大放電容量為277.4 mAh⋅g^-1,100次循環(huán)后容量保持率為53.9%，高于原始合金。添加石墨烯后，合金電極的交換電流密度I₀和氫的擴散系數(shù)D也明顯提高。石墨烯的加入對提高合金電極的高倍率放電性能具有明顯的優(yōu)勢。

圖1. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極的XRD圖譜。

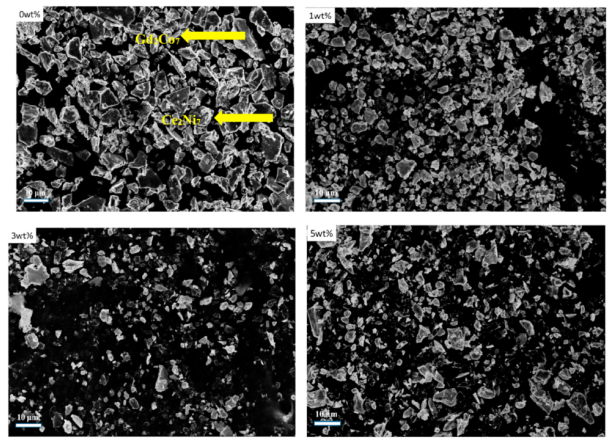

圖2. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極的SEM圖譜。

圖3. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極的放電容量。

圖4. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極的放電容量與溫度的關(guān)系。

圖5. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極的高速率放電能力。

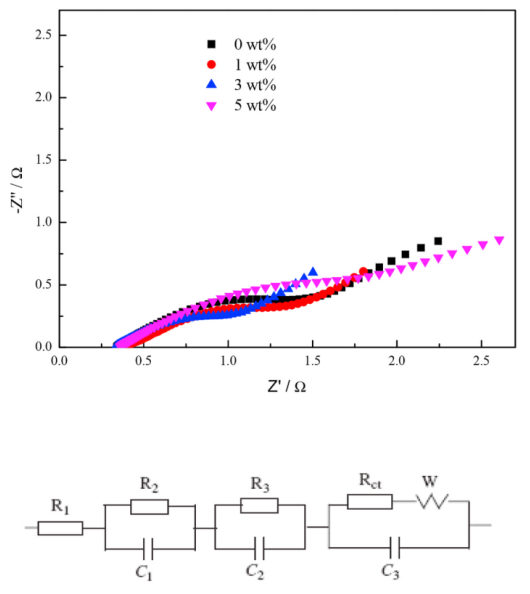

圖6. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極及等效電路的EIS。

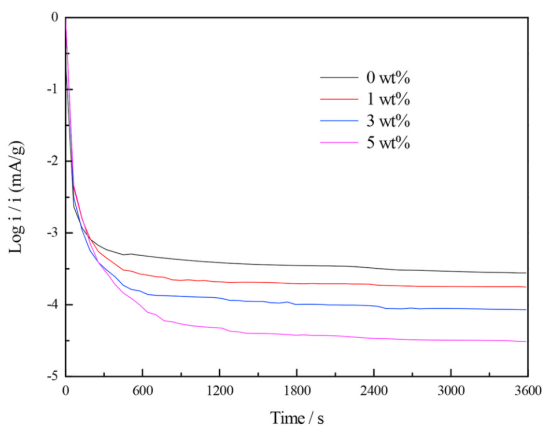

圖7. LaY₂Ni_9.5Mn_0.5Al_0.5+ x wt. %石墨烯電極的陽極電流-時間響應。

相關(guān)研究成果由燕山大學環(huán)境與化學工程學院河北省應用化學重點實驗室，河北省水體重金屬深度修復與資源利用重點實驗室Shucun Li等人于2021年發(fā)表在Journal of Physics and Chemistry of Solids (https://doi.org/10.1016/j.jpcs.2021.110347)上。原文：Enhanced electrochemical properties of ball-milled LaY₂Ni_9.5Mn_0.5Al_0.5 hydrogen storage alloy with graphene。

轉(zhuǎn)自《石墨烯研究》公眾號



您的稱呼 :
聯(lián)系電話 :
您的郵箱 :
咨詢內(nèi)容 :

天津市,国产毛片精品一区二区色欲黄a片,男女xxoo啪啪高潮的作文题目,我和岳妇做爰1一5高玉梅视频
