天津市,国产毛片精品一区二区色欲黄a片,男女xxoo啪啪高潮的作文题目,我和岳妇做爰1一5高玉梅视频

       由于其豐富的地球資源和環境友好性，鐵基鈉離子電池有望用于大規模應用。制造二維鐵基異質結構并將這種材料應用于電池是非常有趣的，同時也是具有挑戰性的。本文首次采用簡單可行的超臨界CO₂(SC CO₂)開關策略成功制備了2D超薄FexN@FeOOH異質結構，所制備的異質結構作為鈉離子電池陽極材料表現出526.4 mAh g^-1的可逆容量。

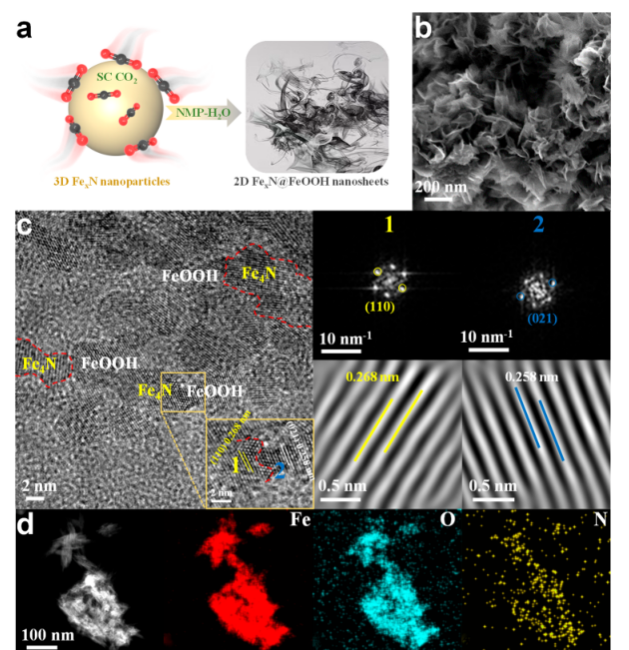

圖 1. 2D Fe_xN@FeOOH 的制造路線圖 (a) 和微觀表征。  (b) 2D Fe_xN@FeOOH 的 SEM 圖像，(c) TEM 圖像和 2D Fe_xN@FeOOH 的相關 FFT 圖案。  (d) 2D Fe_xN@FeOOH 的 STEM 圖像和相應的元素映射。

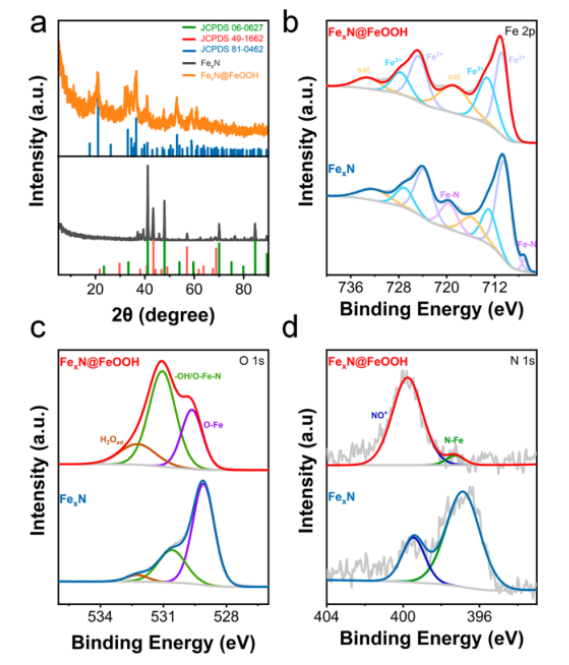

圖 2. Fe_xN 前驅體（下）和獲得的 2D Fe_xN@FeOOH（上）的結構和組成表征。  (a) (b) Fe 2p、(c) O 1s 和 (d) N 1s 的 XRD 圖案和高分辨率 XPS 光譜。

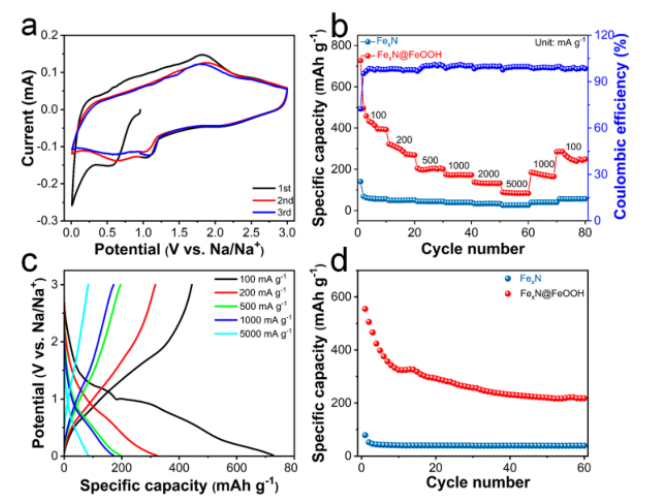

圖 3. 所得樣品的電化學性質。  (a) 2D Fe_xN@FeOOH 初始三個循環在 0.2 mV s^-1 時的 CV 曲線。  (b) Fe_xN 和 2D Fe_xN@FeOOH 的倍率性能。  (c) 2D Fe_xN@FeOOH 的放電和充電曲線(d)Fe_xN和 2D Fe_xN@FeOOH 的循環性能。

      相關研究成果由鄭州大學Shaohui Li和Qun Xu等人2022年發表在Energy & Fuels (https://doi.org/10.1021/acs.energyfuels.2c01445)上。原文：Supercritical CO₂-Built 2D Fe_xN@FeOOH Heterostructures for Sustainable Sodium Ion Battery。

轉自《石墨烯研究》公眾號
