天津市,国产毛片精品一区二区色欲黄a片,男女xxoo啪啪高潮的作文题目,我和岳妇做爰1一5高玉梅视频

       由于MXenes具有優(yōu)良的導電性和優(yōu)異的機械性能，在高效儲能方面顯示出巨大的前景。然而，MXenes在電化學儲能方面的實際應(yīng)用受到層重堆積和表面氧化問題的限制。本文通過一步堿化和氧化，制備了一種獨特的具有擴展MXene層間距的三明治狀Na₂Ti₃O₇納米片/ Ti₃C₂ MXene復(fù)合材料(NTO@MXene)。獨特結(jié)構(gòu)的NTO@MXene縮短了離子擴散距離，促進了電解液的滲透，有利于高性能充電電池。因此，NTO@MXene復(fù)合材料作為鋰離子電池的陽極電極具有卓越的速率性能(在4 a g⁻¹時159 mAh g⁻¹)和長壽命循環(huán)性能(在1200次循環(huán)后4 a g⁻¹時容量保持接近100%)。當用作鈉離子電池陽極時，電極在0.1 a g⁻¹時也獲得了103 mAh g⁻¹的非凡容量，在3000次循環(huán)后，在2 a g⁻¹的高電流密度下，具有70%的容量保持。

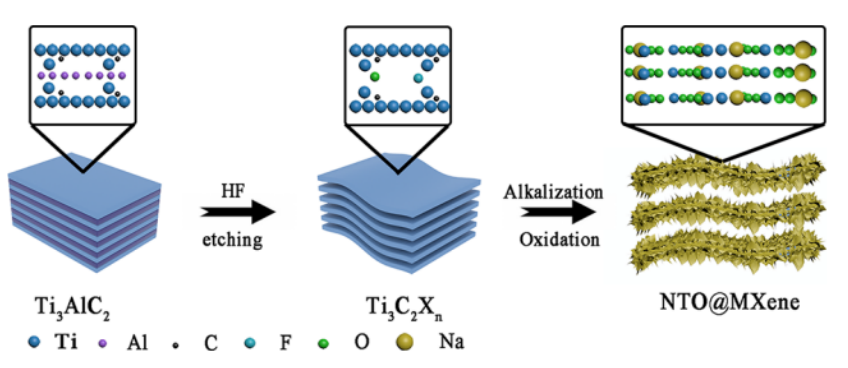

圖1  NTO@MXene復(fù)合材料的合成過程示意圖。

圖2. (a) Ti3C2Tx MXene的SEM圖像。(b,c) NTO@MXene復(fù)合材料的側(cè)視圖和俯視圖SEM圖像和(d)NTO@MXene合成物的TEM圖像。(e,f) Ti3C2Tx的高分辨率透射電子顯微鏡(HRTEM)圖像MXene和NTO@MXene復(fù)合。(g−k) NTO@MXene的TEM和元素(Na, Ti, C, O)映射圖像。

圖3 (a) NTO@MXene復(fù)合材料、MXene和NTO的XRD圖案。(b) NTO@MXene復(fù)合材料、MXene和NTO的拉曼光譜。(c) NTO@MXene復(fù)合材料、MXene和NTO的氮吸附-解吸等溫線。(d) NTO@ MXene復(fù)合材料的全XPS光譜。(e) Ti 2p和(f) Na 1s NTO@MXene的XPS光譜。

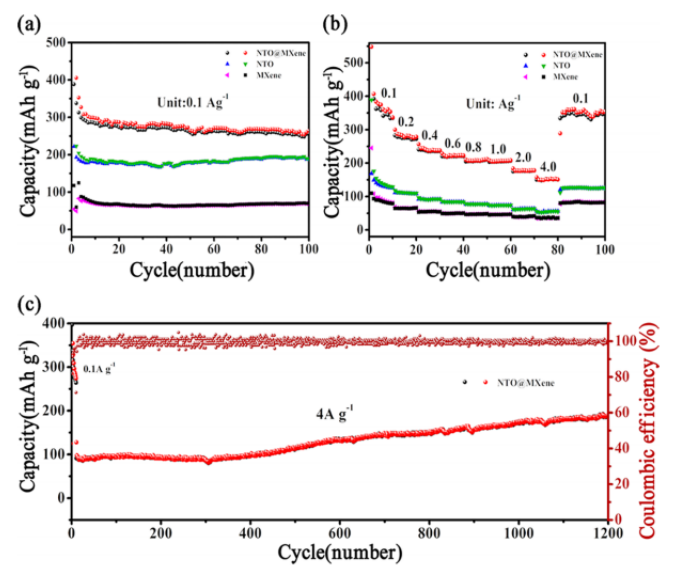

圖4. LIB電化學表征:(a) NTO@MXene、NTO和MXene陽極在0.1 a g⁻¹下的循環(huán)性能;(b) NTO@MXene、NTO和MXene陽極的速率性能;(c) NTO@MXene在4A g⁻¹條件下的長循環(huán)性能。

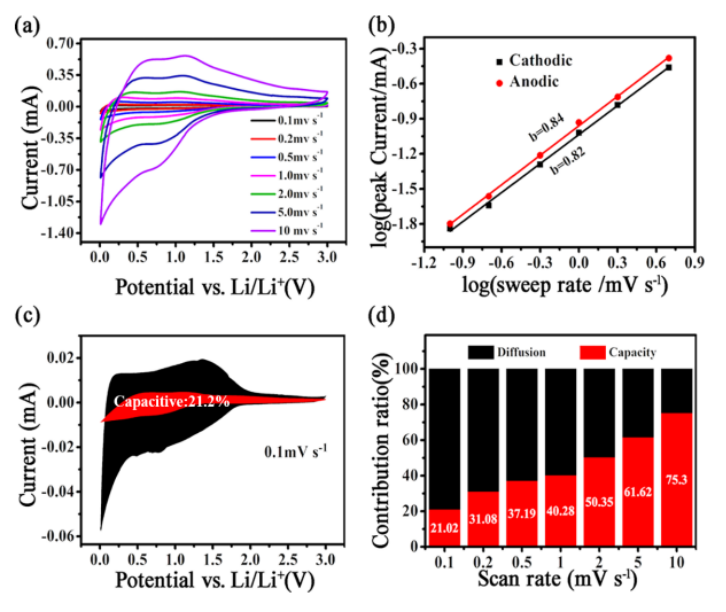

  圖5。(a) NTO@MXene在不同掃描速率下的CV曲線，(b)利用log i和log v圖之間的關(guān)系確定b值，(c) NTO@MXene在0.1 mV s−1時電容控制的貢獻，(d)不同掃描速率下電容控制的容量貢獻趨勢。

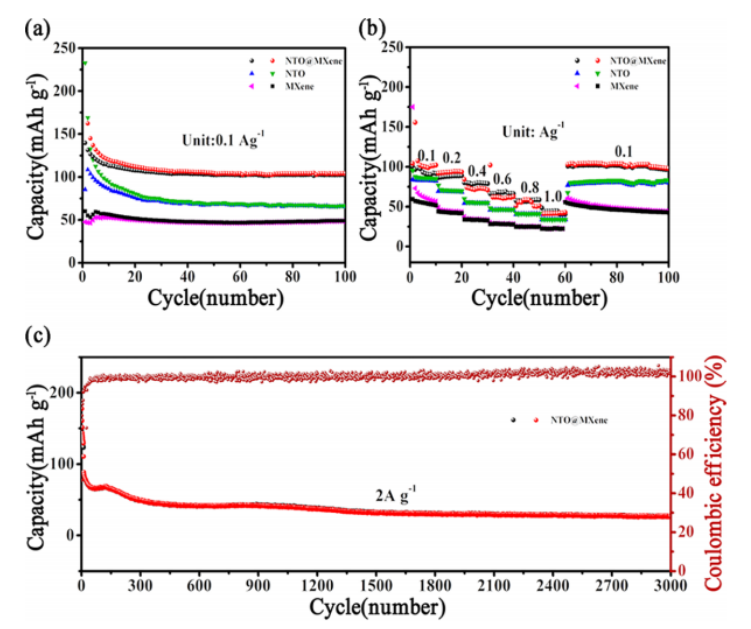

  圖6. SIB電化學表征:(a) NTO@MXene、NTO和MXene陽極在0.1 a g⁻¹下的循環(huán)性能;(b) NTO@MXene、NTO和MXene陽極的速率性能;(c) NTO@MXene在2 A g⁻¹時的長循環(huán)性能

      相關(guān)科研成果由上海應(yīng)用技術(shù)大學化學與環(huán)境學院Yanshan Huang 等人于2022年發(fā)表在The Journal of Physical Chemistry C (https://doi.org/10.1021/acs.jpcc.2c05670)上。原文：Sandwich-like Na₂Ti₃O₇ Nanosheet/Ti₃C₂ MXene Composite for High-Performance Lithium/Sodium-Ion Batteries。

轉(zhuǎn)自《石墨烯研究》公眾號
