天津市,国产毛片精品一区二区色欲黄a片,男女xxoo啪啪高潮的作文题目,我和岳妇做爰1一5高玉梅视频

      本工作報(bào)道成功制備了Fe₃O₄@各向異性還原氧化石墨烯氣凝膠/環(huán)氧樹(shù)脂(Fe₃O₄@AGA/EP)納米復(fù)合材料，具有優(yōu)異的電磁干擾(EMI)屏蔽性能和力學(xué)性能。為了避免Fe₃O₄和氧化石墨烯(GO)的團(tuán)聚，采用了一步水熱還原法和單向冷凍法。通過(guò)冷凍干燥、退火處理、EP滲透和固化等工藝制備了Fe₃O₄@AGA/EP納米復(fù)合材料。由于Fe₃O₄ (具有磁性和介電損耗性能)和三維AGA框架(具有高導(dǎo)電性)的協(xié)同作用，當(dāng)Fe₃O₄: GO質(zhì)量比為2:1時(shí)，F(xiàn)e₃O₄@AGA/EP納米復(fù)合材料的徑向EMI屏蔽效率達(dá)到40.4 dB。與純EP相比，其存儲(chǔ)模量提高了116%。此外，納米復(fù)合材料表現(xiàn)出以吸收為主的EMI屏蔽特性，這對(duì)于減少電磁波的二次污染具有重要意義。本研究為解決Fe₃O₄團(tuán)聚問(wèn)題提供了一步水熱還原方法，制備了具有高EMI屏蔽性能和力學(xué)性能的EP-基復(fù)合材料。

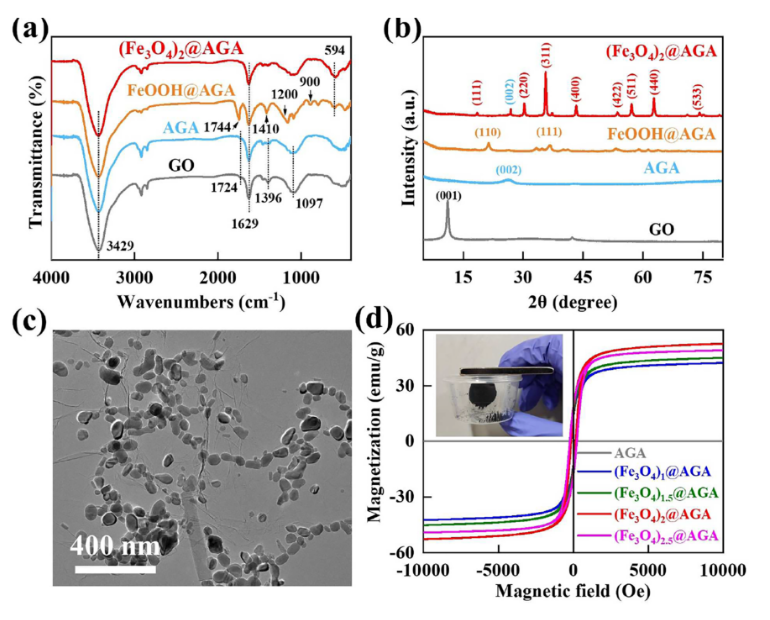

  圖1. GO、AGA、FeOOH@AGA和(Fe₃O₄)₂@AGA的(a)FTIR譜和(b)XRD譜; (c) (Fe₃O₄)₂@AGA的TEM圖像和(d)AGA和 Fe₃O₄@AGA的磁化光譜。

圖2. (a)純EP、(b)AGA/EP納米復(fù)合材料和(c) (Fe₃O₄)₂@AGA/EP納米復(fù)合材料斷口軸向的SEM圖像，(a’)、(b’)、(c’)為徑向?qū)?yīng)的SEM圖像。
  圖3. AGA/EP納米復(fù)合材料和Fe₃O₄@AGA/EP納米復(fù)合材料軸向和徑向的(a-b)EMI SE_T和(c)功率系數(shù); (d)Fe₃O₄@AGA/EP納米復(fù)合材料的EMI屏蔽機(jī)理示意圖。

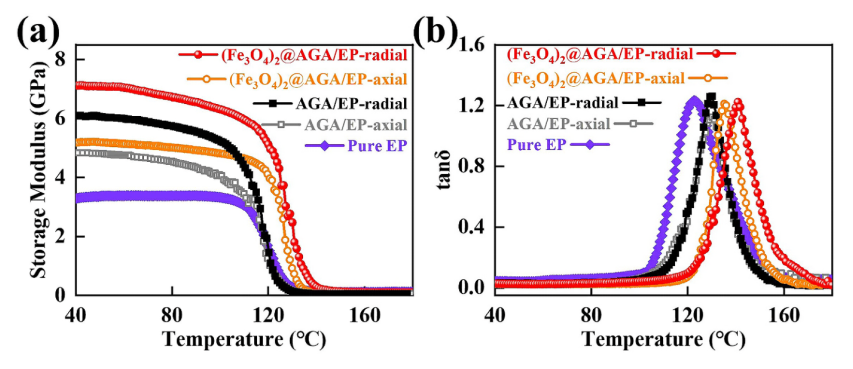

圖4. 純EP、AGA/EP納米復(fù)合材料和(Fe₃O₄)₂@AGA/EP納米復(fù)合材料的(a)存儲(chǔ)模量和(b)損耗因子。

        相關(guān)研究成果由東華大學(xué)材料科學(xué)與工程學(xué)院、纖維材料改性國(guó)家重點(diǎn)實(shí)驗(yàn)室Yong Liu等人于2022年發(fā)表在Composites Communications (https://doi.org/10.1016/j.coco.2022.101391)上。原文：Fe₃O₄ uniformly decorated reduced graphene oxide aerogel for epoxy nanocomposites with high EMI shielding performance。

轉(zhuǎn)自《石墨烯研究》公眾號(hào)
