二維(2D)過渡金屬碳化物/氮化物(MXenes)已廣泛應用于生物醫(yī)學領域。然而，基于MXenes的納米藥物在聲動力治療(SDT)中的潛力還很少被探索。本文在理論計算的指導下，通過輕度原位自氧化，將Nb2C MXenes設計成一種高性能的聲催化劑/聲敏劑。通過計算不同氧化程度的Nb2C MXenes的功函數(shù)值，確定了在自氧化的Nb2C MXenes中構建高效肖特基異質結的最佳條件。實驗表明，在溫和的水熱氧化后，氧化鈮團簇在Nb2C MXenes中自發(fā)形成，形成有效的肖特基勢壘。結果表明，肖特基異質結能夠加速聲觸發(fā)電子-空穴對的分離并抑制其重組，從而顯著提高了原位自氧化Nb2C MXenes(簡稱Nb2C- ox)在超聲輻照下的活性氧(ROS)生成效率。溫和的氧化也使Nb2C- ox在第二個近紅外(NIR-II)窗口繼承了Nb2C MXenes的高光熱性能。因此，基于聲動力效應和近紅外- ii光子熱療，研制的Nb2C MXenes源性聲催化劑/聲敏劑可以達到較高的治療效果。因此，本研究提出了一種以理論計算為導向的策略來設計和制造新型基于MXenes的生物醫(yī)學應用的聲催化劑/聲敏劑。
圖1 帶有自行生成肖特基勢壘的2D Nb2C-Ox納米片的構造示意圖。

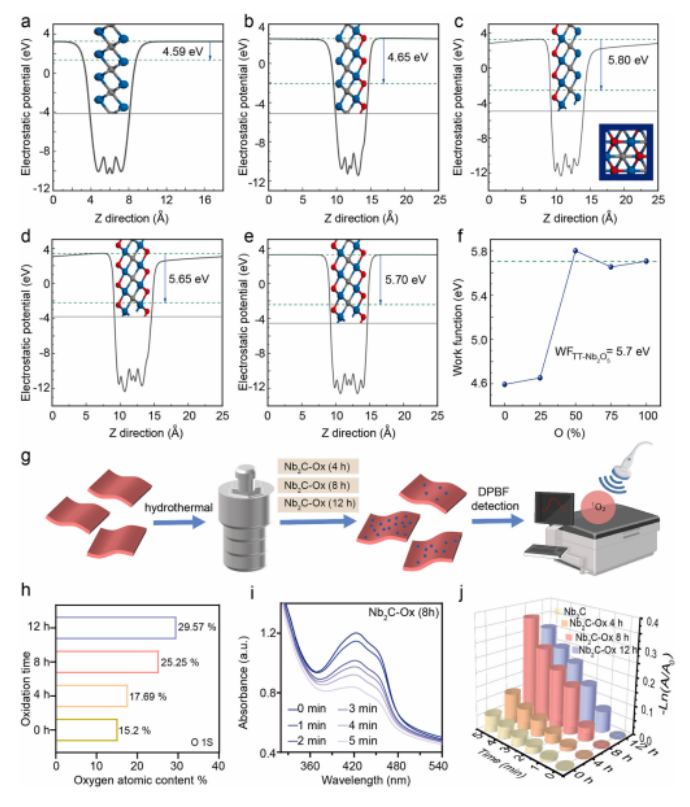

圖2. 基于理論的自生成高效肖特基結Nb2C MXene衍生聲敏劑的制備。
圖3 具有自生高效肖特基結的Nb2C MXene衍生聲敏劑的表征。

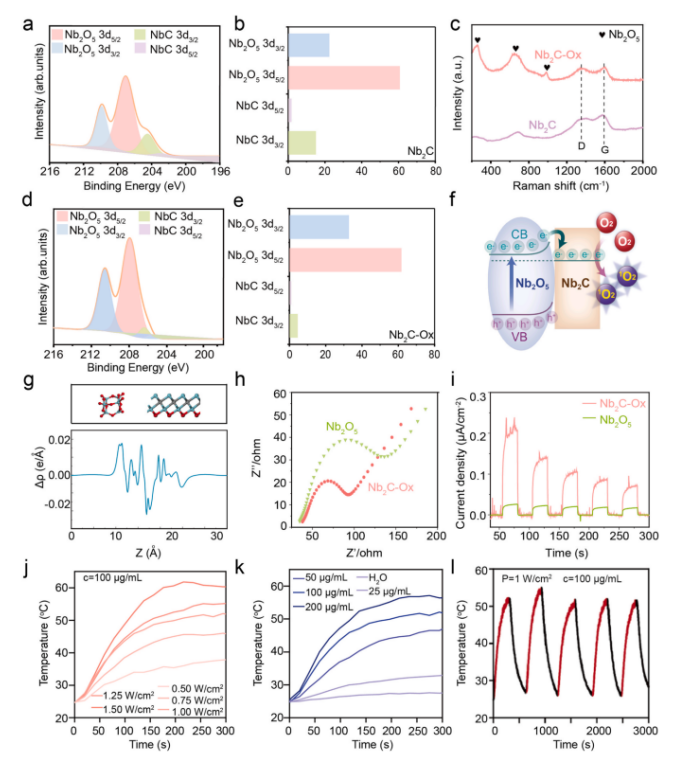

圖4. Nb2C-Ox納米片的聲動力效應和光熱效應機理。
圖5 Nb2C-Ox的體外抗腫瘤性能。

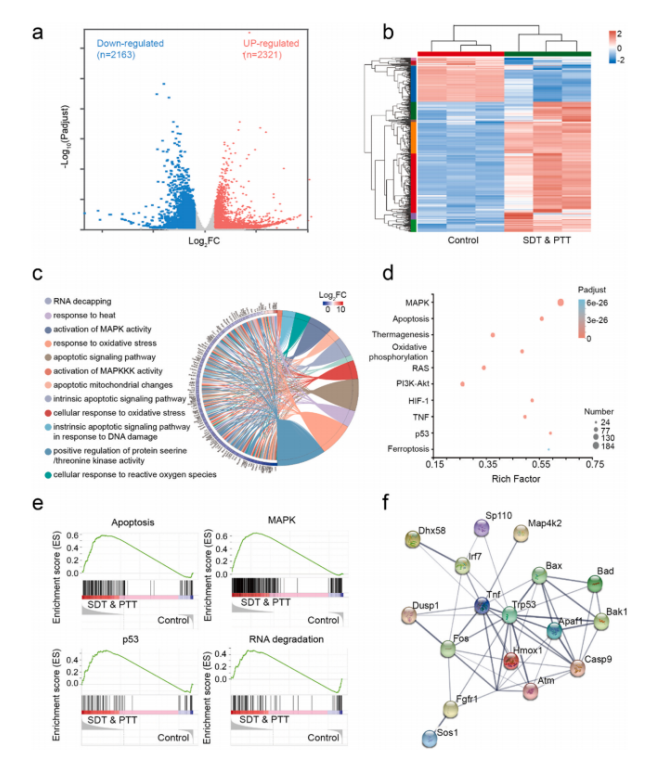

圖6 熱療與SDT協(xié)同治療的機理研究。

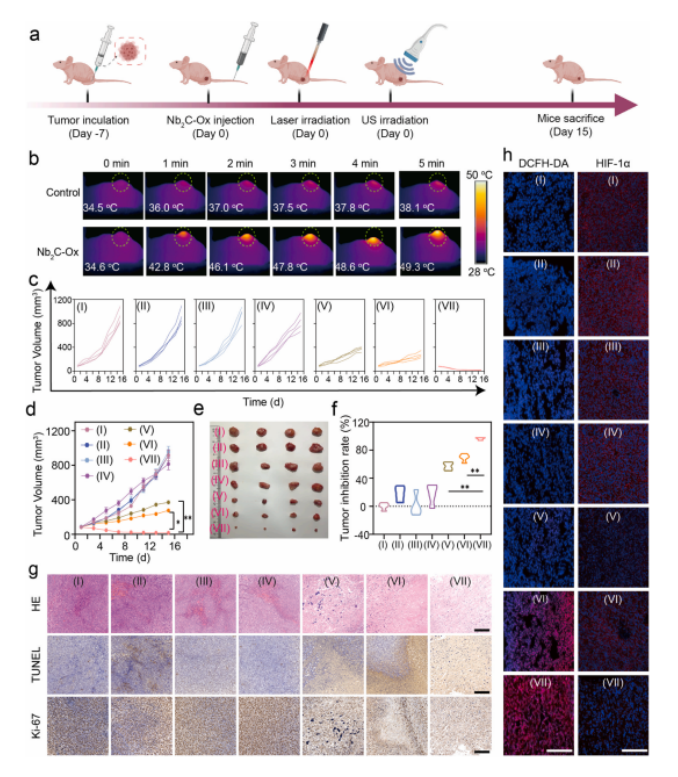

圖7 Nb2C-Ox納米片介導的體內光熱增強型SDT。
相關科研成果由南通大學附屬醫(yī)院超聲科Xuejun Ni等人于2023年發(fā)表在Nano Today (https://doi.org/10.1016/j.nantod.2022.101750)上。原文：Self-generated Schottky barriers in niobium carbide MXene nanocatalysts for theory-oriented sonocatalytic and NIR-II photonic hyperthermia tumor therapy。
轉自《石墨烯研究》公眾號
