天津市,国产毛片精品一区二区色欲黄a片,男女xxoo啪啪高潮的作文题目,我和岳妇做爰1一5高玉梅视频

δ-MnO₂由于其層狀結構的特點，引起了作為水性鋅離子電池(AZIBs)陰極應用的大量科學研究。然而，由于δ-MnO₂陰極本身的導電性能差和充放電過程中的結構不穩定，導致其較低的速率性能和較差的循環穩定性，阻礙了其進一步的開發和商業應用。在這里，我們報告了通過單層MnO₂和Ti₃C₂T_x MXene納米片的溶液相組裝來制備二維MnO₂/MXene超晶格，其中單層MnO₂納米片在單層MXene納米片之間被分離和穩定。MXene納米片不僅可以作為結構穩定劑來隔離MnO₂納米片并防止其聚集，還可以作為導電促進劑來加強電導率，從而保持整體結構的穩定，實現電子的快速傳遞。此外，二維MnO₂/MXene的規律性疊加具有重復的周期性，可導致活性位點高度暴露，促進離子擴散。因此，MnO₂/MXene陰極在AZIBs中獲得了0.2 A g⁻¹時315.1 mAh g⁻¹的大容量，5 A g⁻¹時149.8 mAh g⁻¹的突出速率性能，5000次循環后88.1%的容量保留，以及優異的長期循環穩定性。同時，通過電化學測量和密度泛函理論計算，闡明了優越的H+/Zn²⁺擴散動力學和理想的贗電容行為。本研究為AZIBs中錳氧化物基正極材料的創新提供了先進的前景。


圖1. (a) MnO₂/MXene超晶格合成示意圖。(b, c) MnO₂納米片(b)和PDDA-MXene納米片(c)的AFM圖像和高度圖。(d) SEM， (e) TEM， (f) SAED模式，和(g) MnO₂/MXene的HRTEM圖像。


圖2. 二維MnO₂/MXene超晶格的結構表征。


圖3. 二維MnO₂/MXene超晶格充放電過程中H⁺和Zn²⁺的儲存機理研究。

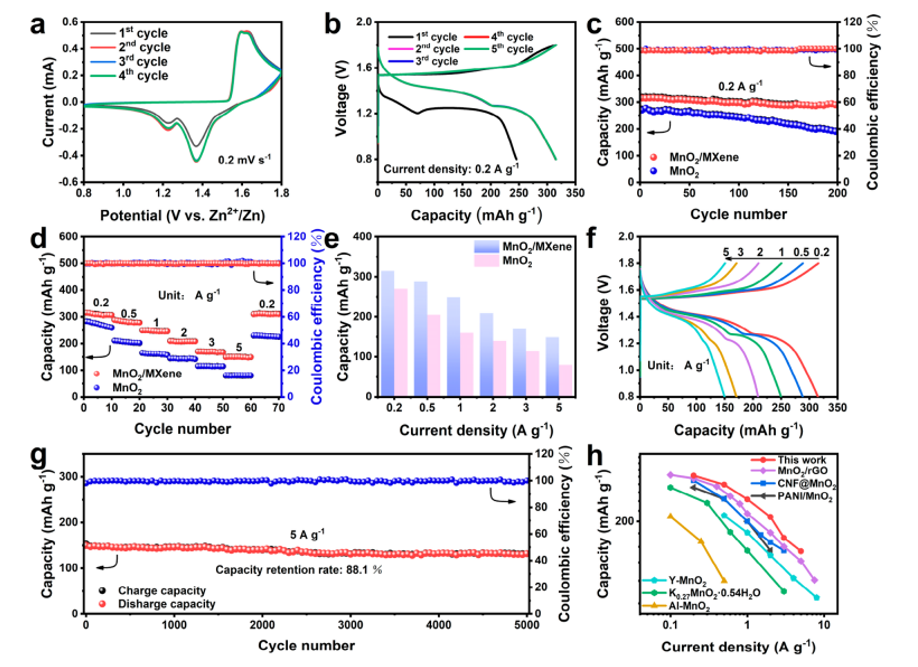

圖4. MnO₂/MXene陰極的電化學性能。


圖5。MnO₂/MXene陰極的電化學動力學和DFT計算結果。

     相關科研成果由深圳大學物理與光電工程學院Yu Chen和Jun Song等人于2023年發表在ACS Nano（https://doi.org/10.1021/acsnano.3c07627）上。原文：Atomically Coupled 2D MnO₂/MXene Superlattices for Ultrastable and Fast Aqueous Zinc-Ion Batteries。
原文鏈接：https://pubs.acs.org/doi/full/10.1021/acsnano.3c07627

轉自《石墨烯研究》公眾號
